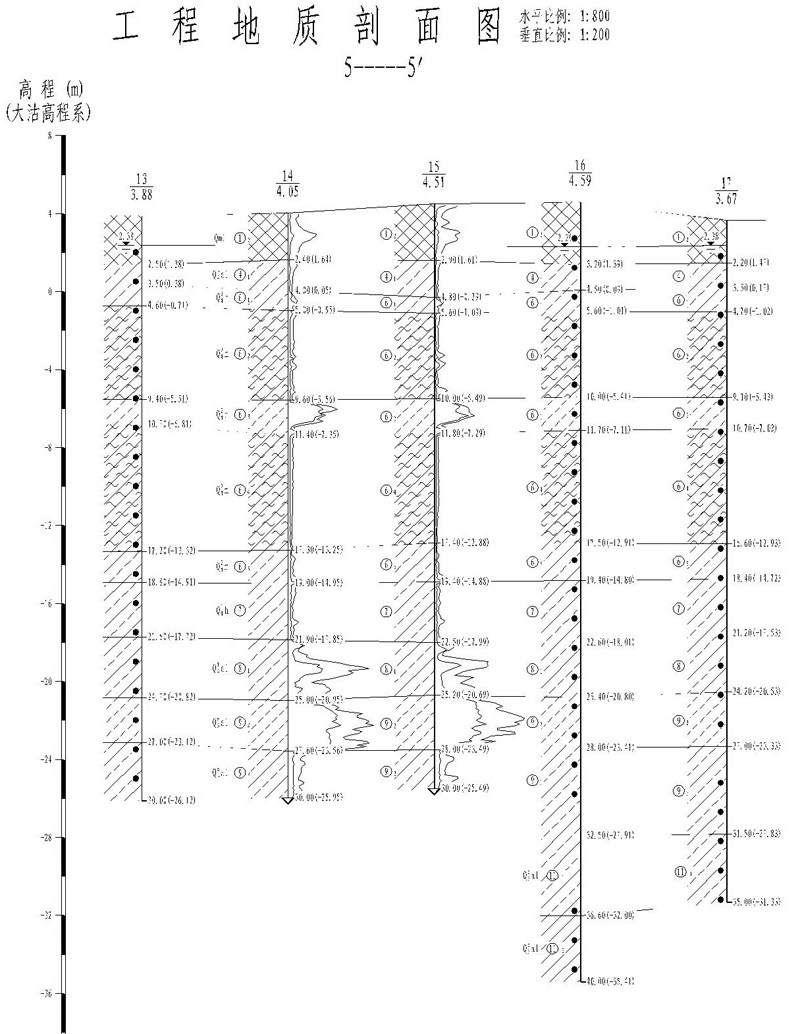

天津開發區南港工業區地質剖面圖----下載
天津開發區南港工業區港達路21號。
地基承載力特征值表
地層巖性
層厚
頂板標高
地基承載力特征值fak(kPa)
④1粉質粘土
0.50～2.20
1.14～2.77
85
⑥1粉質粘土
0.80～2.10
-0.29～0.89
100
⑥2淤泥質粘土
4.10～5.20
-1.38～-0.43
75
⑥3粉土
0.90～1.90
-5.82～-5.06
120
⑥4淤泥質粘土
5.40～6.50
-7.35～-6.30
80
⑥5粉質粘土
1.40～2.60
-13.46～-12.40
100
⑦粉質粘土
2.00～3.60
-15.34～-14.22
120
⑧1粉質粘土
1.70～3.50
-18.28～-17.11
150
⑨2粉土
2.20～3.20
-21.04～-19.70
180
⑨3粉質粘土
1.90～4.80
-24.05～-22.40
160
?1粉質粘土
2.40～5.30
-27.95～-27.18
180
?3粘土
3.40～4.20
-32.81～-32.00
200
樁基設計參數表
成因
年代
土層
代號
土質
名稱
極限側阻力標準值
（kPa）
極限端阻力標準值
預制樁
預制樁
預制樁
鉆孔灌注樁
④1
粉質粘土
24
20
Q42m
⑥1
粉質粘土
34
30
⑥2
淤泥質粘土
20
18
⑥3
粉土
50
46
⑥4
淤泥質粘土
22
20
⑥5
粉質粘土
34
30
Q41h
⑦
粉質粘土
46
42
Q41al
⑧1
粉質粘土
64
58
Q3eal
⑨2
粉土
68
62
3600
800
⑨3
粉質粘土
56
50
500
