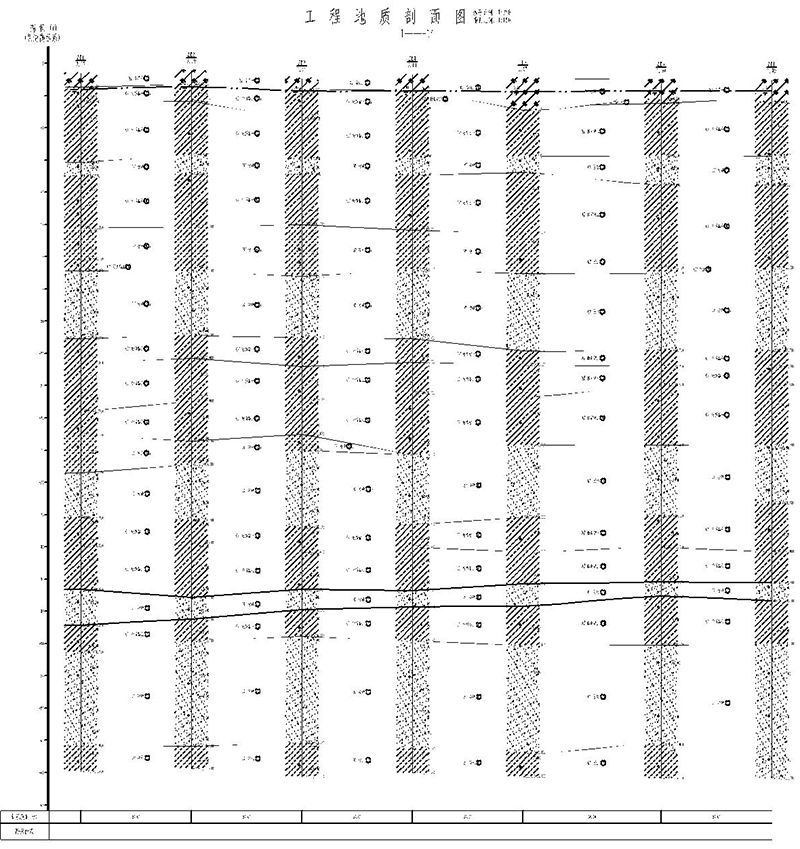

河北省唐山市豐南臨港經濟開發(fā)區(qū)豐南鋼鐵有限公司地質剖面圖------下載
擬建場地位于唐山豐南臨港經濟開發(fā)區(qū)豐南鋼鐵有限公司院內。
地基土的主要物理力學性質指標
地 層
重力密度
γ(kN/m3)
壓縮模量
Es0.1～0.2(MPa)
變形模量E0(MPa)
②粉質黏土
19.5
6.75
-
②1粉質黏土
19.4
3.34
③粉 砂
19.5*
-
14*
④粉質黏土
19.4
4.28
-
④1粉 土
19.6
5.57
-
⑤粉質黏土
18.9
3.78
-
⑤1粉 砂
20.0*
-
16*
⑥粉質黏土
19.7
4.29
-
⑦粉質黏土
19.6
4.11
-
⑧粉質黏土
20.3
4.48
-
⑨粉質黏土
20.0
4.62
-
⑨1粉 土
19.5
4.60
-
⑩粉質黏土
19.6
4.64
-
⑩1粉 砂
20.5*
-
18*
?粉質黏土
19.4
4.62
-
?粉質黏土
20.3
5.47
-
?1粉 砂
21.0*
-
19*
?粉 砂
21.0*
-
19*
?粉質黏土
20.3
5.99
-
?粉 砂
21.5*
-
20*
?1粉 土
20.5
6.06
-
地基承載力特征值
地 層
承載力特征值fak (kPa)
②粉質黏土
100
②1粉質黏土
80
③粉 砂
140
④粉質黏土
80
④1粉 土
100
⑤粉質黏土
100
⑤1粉 砂
160
⑥粉質黏土
110
⑦粉質黏土
120
⑧粉質黏土
120
⑧1粉 土
130
⑨粉質黏土
130
⑨1粉 土
140
⑩粉質黏土
130
⑩1粉 砂
220
?粉質黏土
140
?粉質黏土
150
?1粉 砂
220
?粉 砂
240
?粉質黏土
150
?粉 砂
260
?1粉 土
190
預應力管樁設計參數
土 層
極限側摩阻力標準值qsik(kPa)
極限端阻力標準值qpk(kPa)
①填 土
20
-
②粉質黏土
35
—
②1粉質黏土
36
—
③粉 砂
43
—
④粉質黏土
28
—
④1粉 土
60
—
⑤粉質黏土
45
—
⑤1粉 砂
60
2200（16<l<30）
⑥粉質黏土
48
-
⑦粉質黏土
52
-
⑧粉質黏土
55
-
⑧1粉 土
55
-
⑨粉質黏土
58
2300(l>30)
⑨1粉 土
67
-
⑩粉質黏土
60
-
⑩1粉 砂
68
4900(l>30)
?粉質黏土
62
2600(l>30)
?粉質黏土
65
2800(l>30)
?1粉 砂
68
4000(l>30)
?粉 砂
70
4000(l>30)
?粉質黏土
72
3600(l>30)
?粉 砂
74
5100(l>30)
鉆孔灌注樁設計參數
土 層
極限側摩阻力標準值qsik(kPa)
極限端阻力標準值qpk(kPa)
①填 土
20
-
②粉質黏土
32
—
②1粉質黏土
33
—
③粉 砂
40
—
④粉質黏土
25
—
④1粉 土
57
—
⑤粉質黏土
42
—
⑤1粉 砂
57
-
⑥粉質黏土
45
-
⑦粉質黏土
49
-
⑧粉質黏土
52
-
⑧1粉 土
52
-
⑨粉質黏土
55
-
⑨1粉 土
64
-
⑩粉質黏土
57
-
⑩1粉 砂
65
1100(l>30)
?粉質黏土
59
750(l>30)
?粉質黏土
62
900(l>30)
?1粉 砂
65
1100(l>30)
?粉 砂
67
1200(l>30)
?粉質黏土
69
1400(l>30)
?粉 砂
71
1200(l>30)
