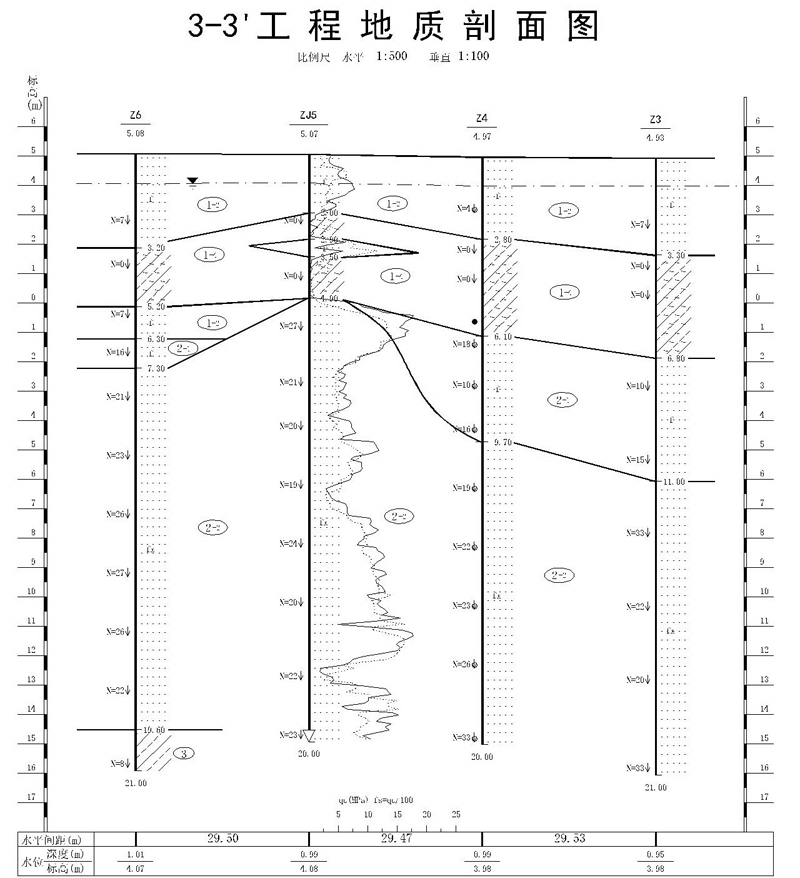

河北省唐山市曹妃甸數字化煤炭儲配基地地質剖面圖----下載
擬建工程位于曹妃甸港區物流港區一號港池西側，唐山港曹妃甸港區煤碼頭（二期）工程專業化煤堆場西側。北距唐海50km。
各層土的承載力特征值和壓縮性指標見表1。
各層土承載力特征值和壓縮性指標一覽表 表1
層號
項目
承載力特征值fak (kPa)
壓縮性指標
壓縮系數a1～2
壓縮模量Es1～2 (MPa)
壓縮性評價
①-1粉 砂
150
（13.0）
中
①-2粉 砂
80
（7.0）
高
①-3粉質粘土
75
0.73
2.6
高
①-4淤泥質粉質粘土
55
1.24
1.8
高
②-1粉 砂
140
（12.0）
中偏高
②-2粉細砂
210
（20.0）
低
③粉質粘土
130
0.44
4.2
中偏高
④粉 土
200
0.18
9.9
中偏低
⑤粉質粘土
230
0.21
9.0
中
⑤-1粉 砂
260
（24.0）
低
⑥粉 細 砂
330
（33.0）
低
⑦粉質粘土
280
0.14
11.9
中偏低
注：括號內數據為經驗數據
樁基設計參數一覽表 表2
參數
層號
泥漿護壁旋挖成孔灌注樁
極限側阻力標準值qsik (kPa)
極限端阻力標準值qpk (kPa)
①-2粉 砂
25
①-3粉質粘土
25
①-4淤泥質粉質粘土
20
②-1粉 砂
35
②-2粉 細 砂
55
850
③粉質粘土
40
④粉 土
65
⑤-1粉 砂
65
⑤粉質粘土
60
700
⑥粉 細 砂
75
1150
⑦粉質粘土
85
1600
