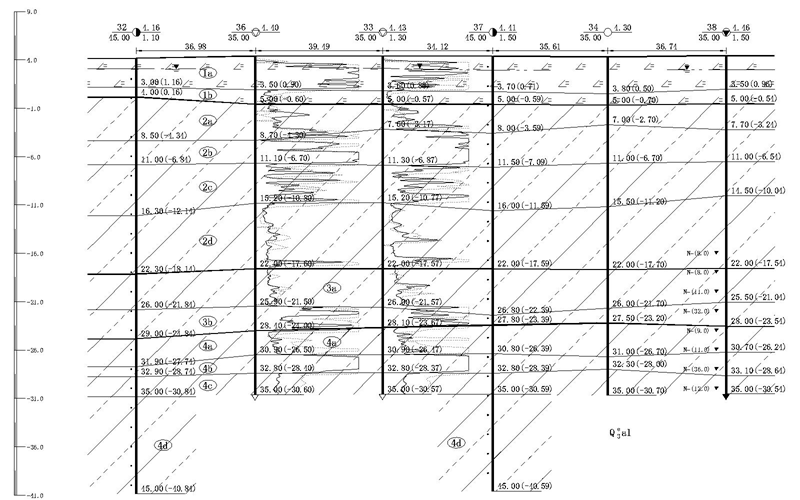

河北省唐山市曹妃甸工業區地質剖面圖-----下載
擬建場地位于河北省唐山市曹妃甸工業區A4路北側、B5路東側。
地基土承載力特征值表
地層編號
巖 性
fak (kPa)
2a
粉質粘土
100
2b
粉土
140
2c
砂性大粉質粘土夾粉土
120
2d
粉質粘土
110
2e
粉土
160
3a
粉質粘土、粘土
140
3b
粉土
170
4a
粘土、粉質粘土
150
4b
粉土
180
4c
粘土
160
4d
粉質粘土
170
極限側阻力標準值qsik、極限端阻力標準值qpk表
地層
編號
巖 性
預應力管樁
鉆孔灌注樁
qsik(kPa)
qpk(kPa)
qsik(kPa)
qpk(kPa)
2a
粉質粘土
33(22)
30(20)
2b
粉土
46
44
300
2c
砂性大粉質粘土夾粉土
40
38
250
2d
粉質粘土
36
33
200
2e
粉土
55
1800
50
450
3a
粉質粘土、粘土
50
1600
48
420
3b
粉土
60
4a
粉質粘土
55
500
注：鉆孔灌注樁qpk值僅適用于孔底回淤土厚度≤10cm
