成本節約50%,施工周期減少30%。
1、工程概況
擬建萬科熙園工程場區位于豐臺區岳各莊,其西側為永定路、南側為梅市口路。萬科熙園各建筑基本設計條件一覽表
建筑物
建筑編號
地上層數/
地下層數
結構類型
基礎埋深
(±0.00以下)
估計基底平均
荷載標準值(kN/m2)
住宅樓
1#、3#、5#、
7#
16~18F/B2F
剪力墻結構
-8.0m
280~310
2#、4#、6#、
8#
9~15F/B2F
剪力墻結構
-8.0m
175~265
9#、10#、11#、12#、13#
2~3F/B0F
框架結構
/
70~90
會所及商業
2~3F/B0F
框架結構
/
/
純地下車庫
0F/B1F~2F
框架結構
-8.0m
/
2、地質條件
擬建場區在地貌單元上位于永定河沖洪積扇的上部,整體地勢平坦開闊,局部略有起伏。第四系覆蓋層厚度(相當于第三紀基巖埋深)約在40m左右。根據現場勘測及室內土工試驗成果,將本次勘探深度范圍內的地層,按其成因年代劃分為人工堆積層、新近沉積層及第四紀沉積層共3大類,并按巖性、工程性質指標進一步劃分為4個大層及亞層。現按自上而下順序,對各土層分述如下:
分層序號及
土層名稱
厚度范圍
(m)
fak
(kPa)
Es
(MPa)
qsik
(kPa)
qpk
(kPa)
巖 土 特 性
①雜填土
2.30~17.00
房渣土、卵石填土、碎石填土、粘質粉土填土。
②卵石-圓礫
/
150
40.0
80
1500
卵石粒徑一般為2~4cm,亞圓形,級配較好,含中砂約30%,局部砂質粉土、粘質粉土夾層。
③卵石-圓礫
/
400
70.0
120
2500
卵石D長=12cm,D大=10cm,D一般為2~6cm,亞圓形,級配較好,含中砂約25%~30%,含少量漂石及粘土團,局部細砂、中砂夾層
④卵石
/
500
100.0
140
2800
雜色,中密,粒徑2~10cm,含量約60~75%,混棕紅色硬塑粘土。
3、水文條件
在勘察深度內未見地下水。
4、基礎方案對比:
原方案采用人工挖孔灌注樁,樁徑800mm,樁長10~20m,樁端持力層為③層卵石,單樁豎向承載力特征值2000kN,
優化方案采用載體樁專利,樁徑600mm,樁長6~12m,持力層為③層卵石層,單樁承載力特征值2000KN。
對比原方案,樁基造價減少50%。

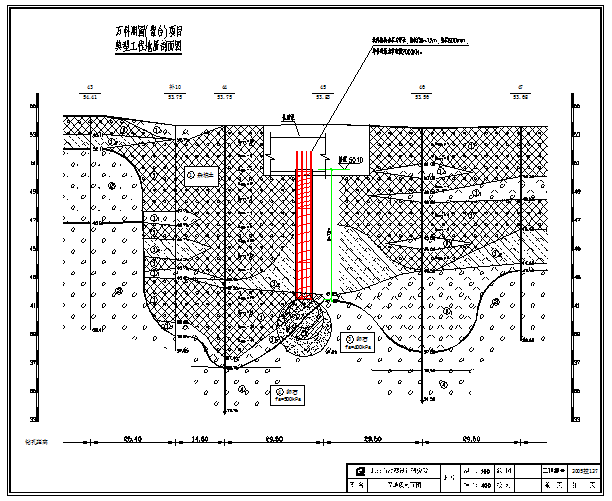

載體樁剖面示意圖:
檢測:

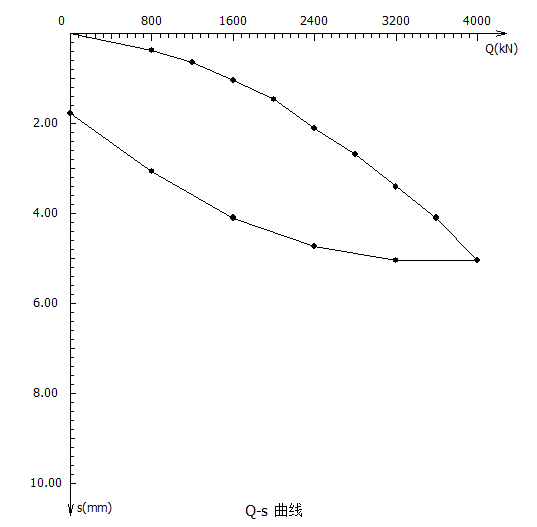

本項目施工結束后進行了樁基相關檢測,檢測結果全部合格,部分靜載曲線如下:單樁豎向抗壓靜載試驗曲線圖
